Wie aufwendig ist die fachgerechte Aufarbeitung eines Elektromagneten?

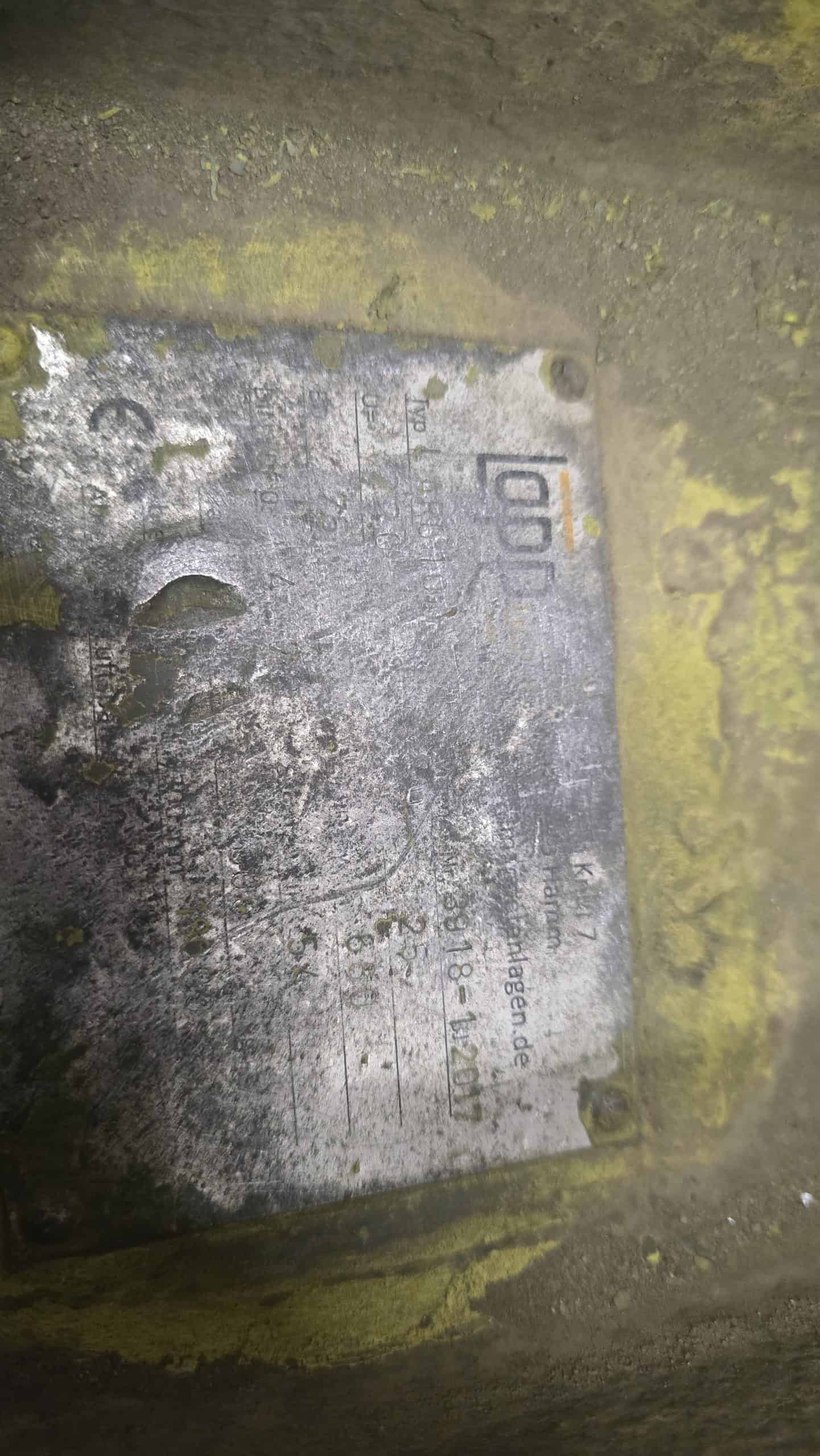

Die technischen Daten

Bei dem zur Aufarbeitung eingegangenen Magneten handelt es sich um einen LARG 100 mit folgenden technischen Daten:

• Gewicht: 1 × 680 kg
• Leistung: 5,5 kW
• Spannung: 220 VDC
• Strom: 25 A
• Spulenwiderstand Soll: 8,8 Ω
• Spulenwiderstand Ist: 7,22 Ω
• Prüfspannung Isolationswiderstand: 2.500 V
• Isolationswiderstand Soll: > 500 MΩ
• Isolationswiderstand Ist: 10 GΩ

Bei der Prüfung der Spule wurden Abweichungen festgestellt. Die vorhandene Spule wurde daher ausgebaut und durch eine neue ersetzt.

Schritt für Schritt zur fachgerechten Aufarbeitung

Eine professionelle Reparatur beginnt mit einer gründlichen Eingangsprüfung. Dabei werden der Zustand des Magneten und die relevanten elektrischen Werte überprüft. Auf Basis dieser Prüfung werden die notwendigen Instandsetzungsmaßnahmen festgelegt.

Anschließend erfolgt die mechanische und elektrische Aufarbeitung des Magneten.

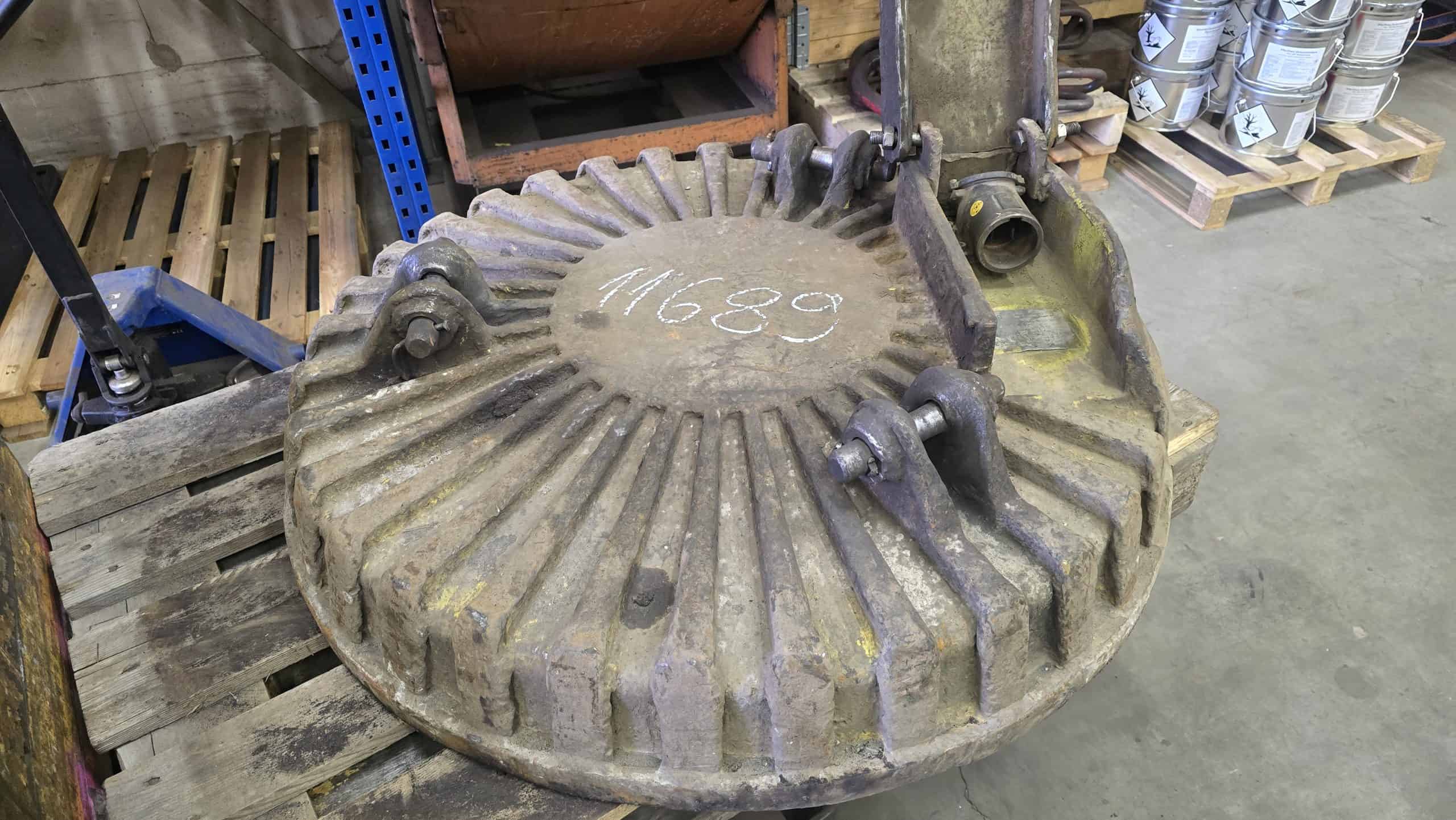

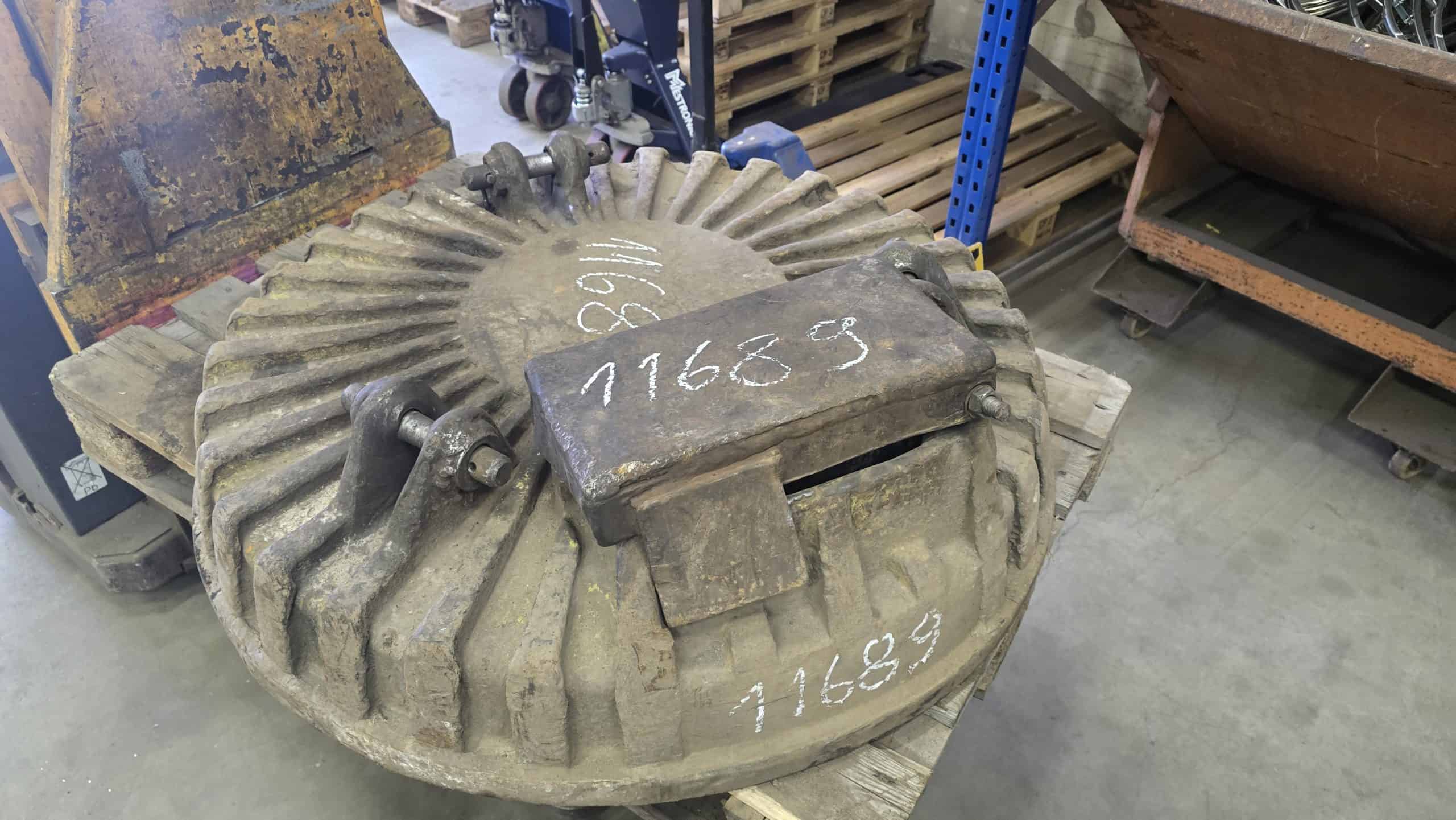

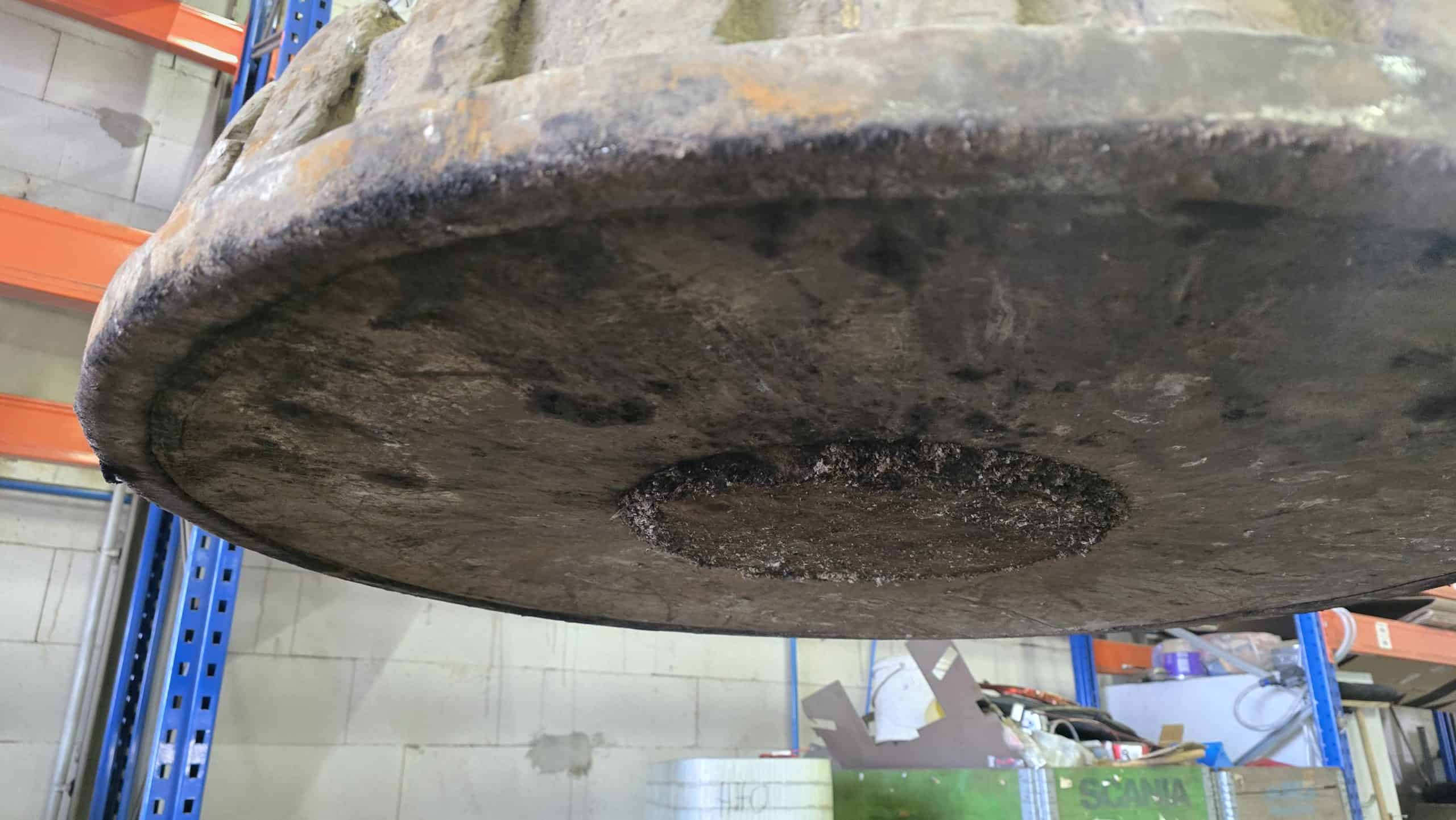

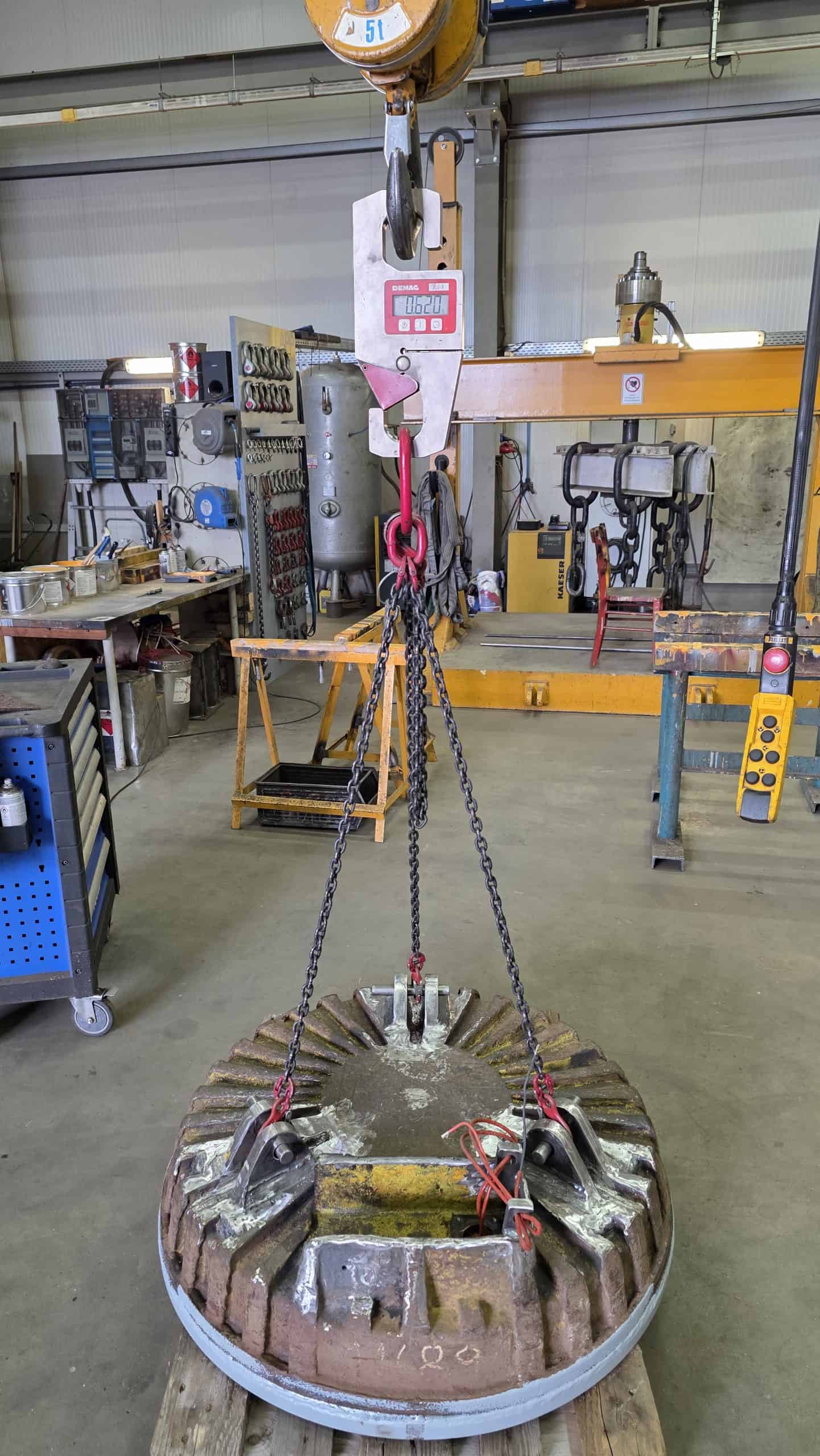

1. Eingangsprüfung

Zu Beginn wird der Magnet umfassend geprüft. Neben dem allgemeinen Zustand werden insbesondere die elektrischen Kenndaten und der Isolationswiderstand kontrolliert.

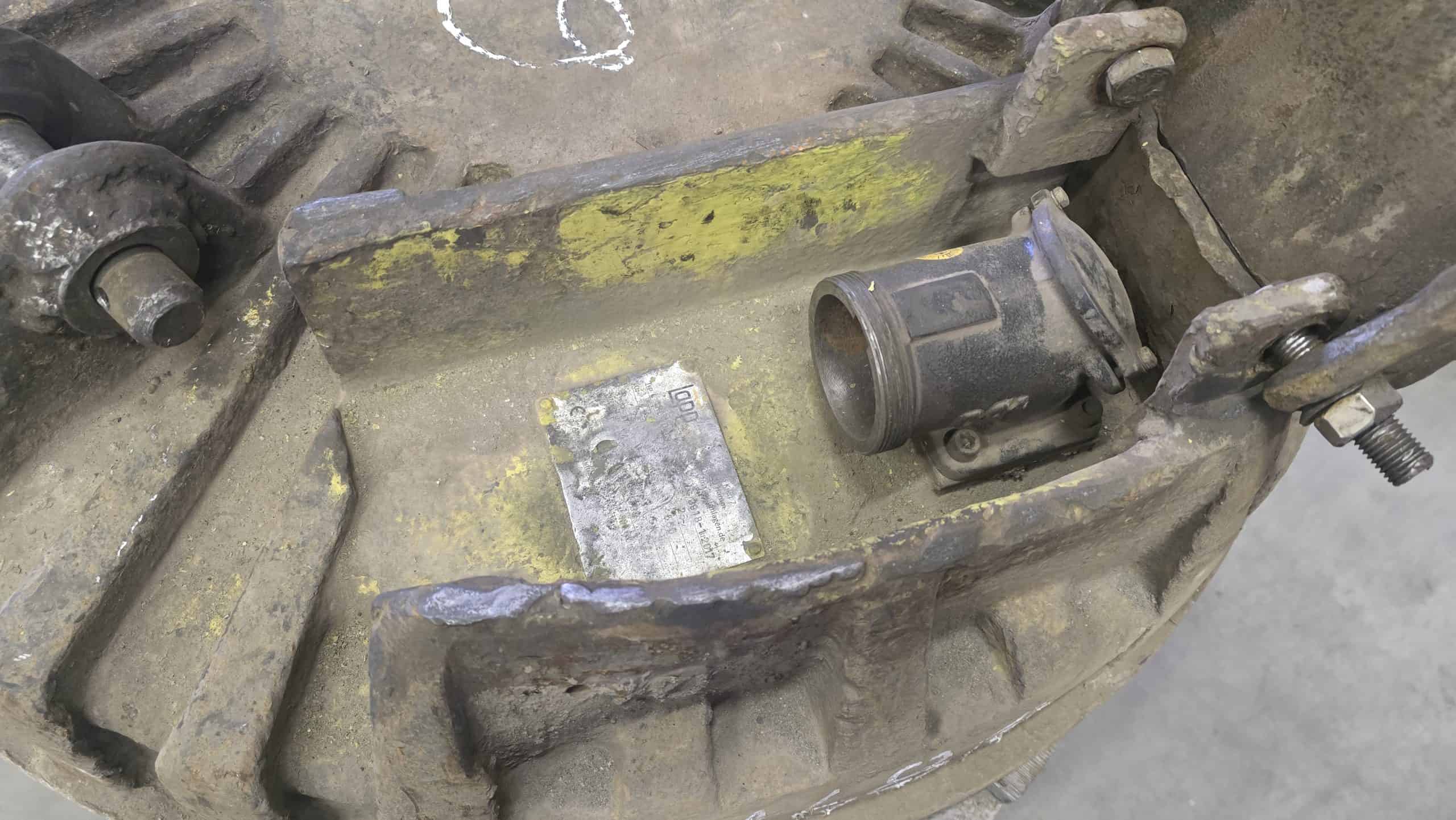

2. Klemmkasten aufarbeiten

Der Klemmkasten wird überprüft und fachgerecht aufgearbeitet, damit die elektrischen Anschlüsse wieder zuverlässig genutzt werden können.

3. Aufhängungen erneuern

Beschädigte oder verschlissene Aufhängungen werden erneuert, um die sichere Befestigung des Magneten wiederherzustellen.

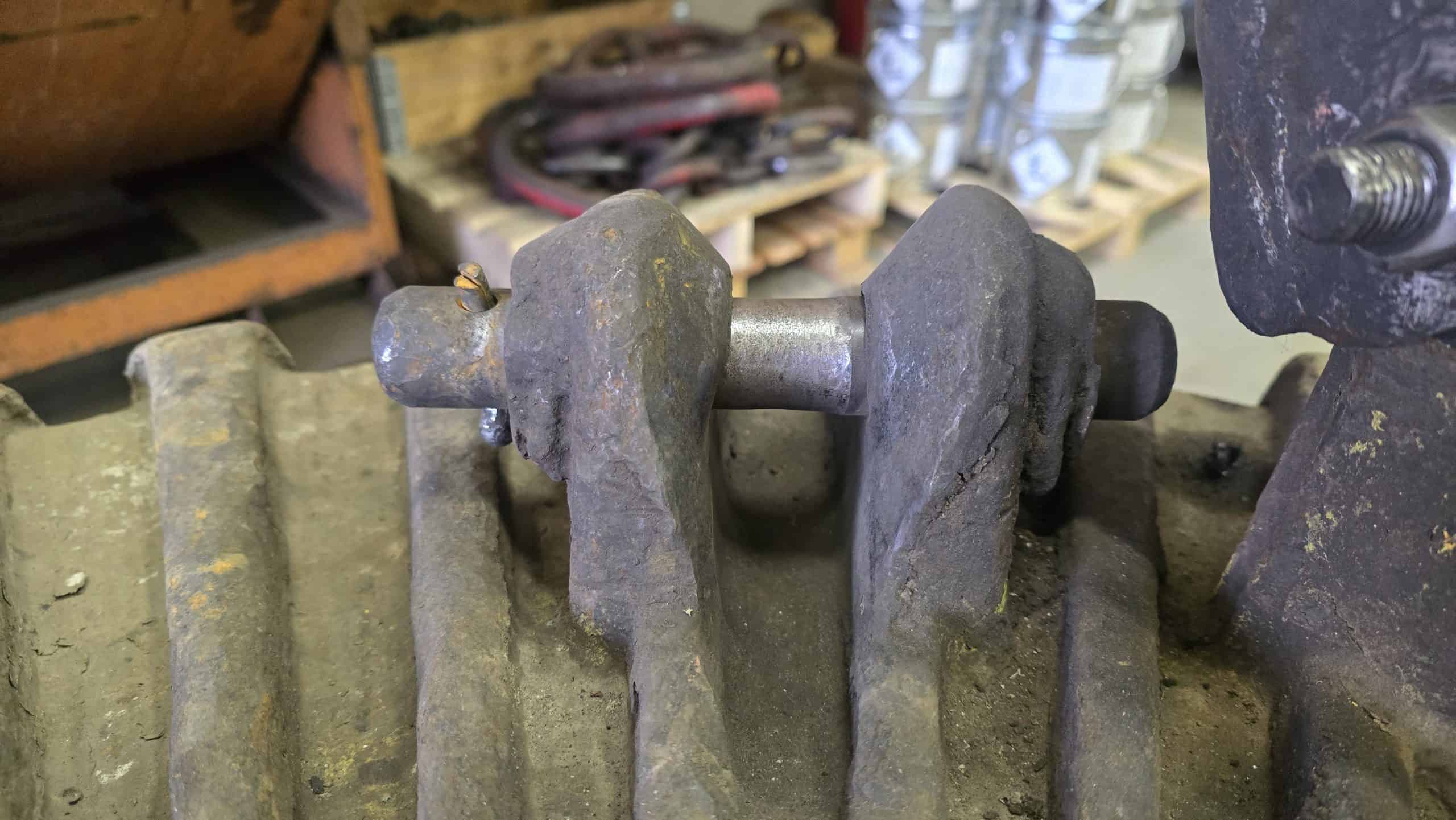

4. Bolzen der Aufhängung erneuern

Auch die Bolzen der Aufhängung werden ersetzt.

5. Polflächen aufschweißen

Die Polflächen werden um etwa 30 mm aufgeschweißt.

6. Magnet öffnen

Für die weitere Reparatur wird der Magnet geöffnet, um Zugang zur verbauten Spule zu erhalten.

7. Spule demontieren

Die vorhandene Spule wird sorgfältig ausgebaut. Dieser Schritt erfordert präzises Arbeiten, da die einzelnen Komponenten des Magneten entsprechend vorbereitet und behandelt werden müssen.

8. Neue Spule montieren und vergießen

Anschließend wird die neue Spule montiert. Damit wird die Spule wieder sicher in den Magneten integriert.

9. Magnet schließen

Nach Abschluss der Arbeiten an der Spule wird der Magnet wieder geschlossen.

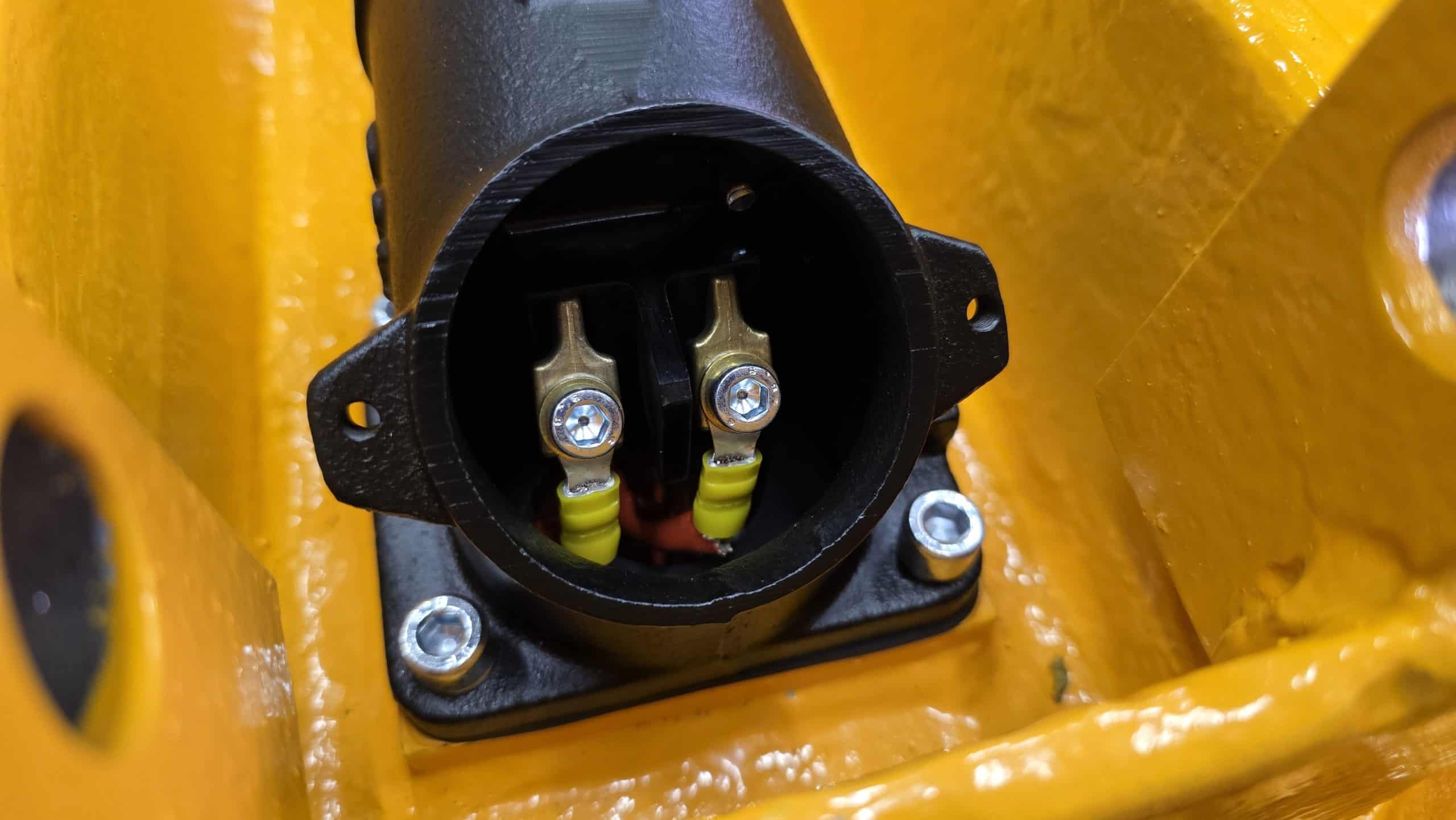

10. Stecker aufarbeiten

Auch der Stecker wird überprüft und aufgearbeitet, sodass die elektrische Verbindung wieder zuverlässig hergestellt werden kann.

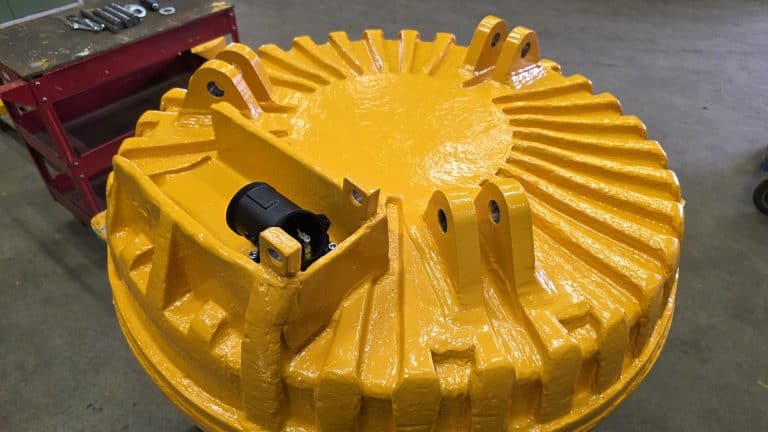

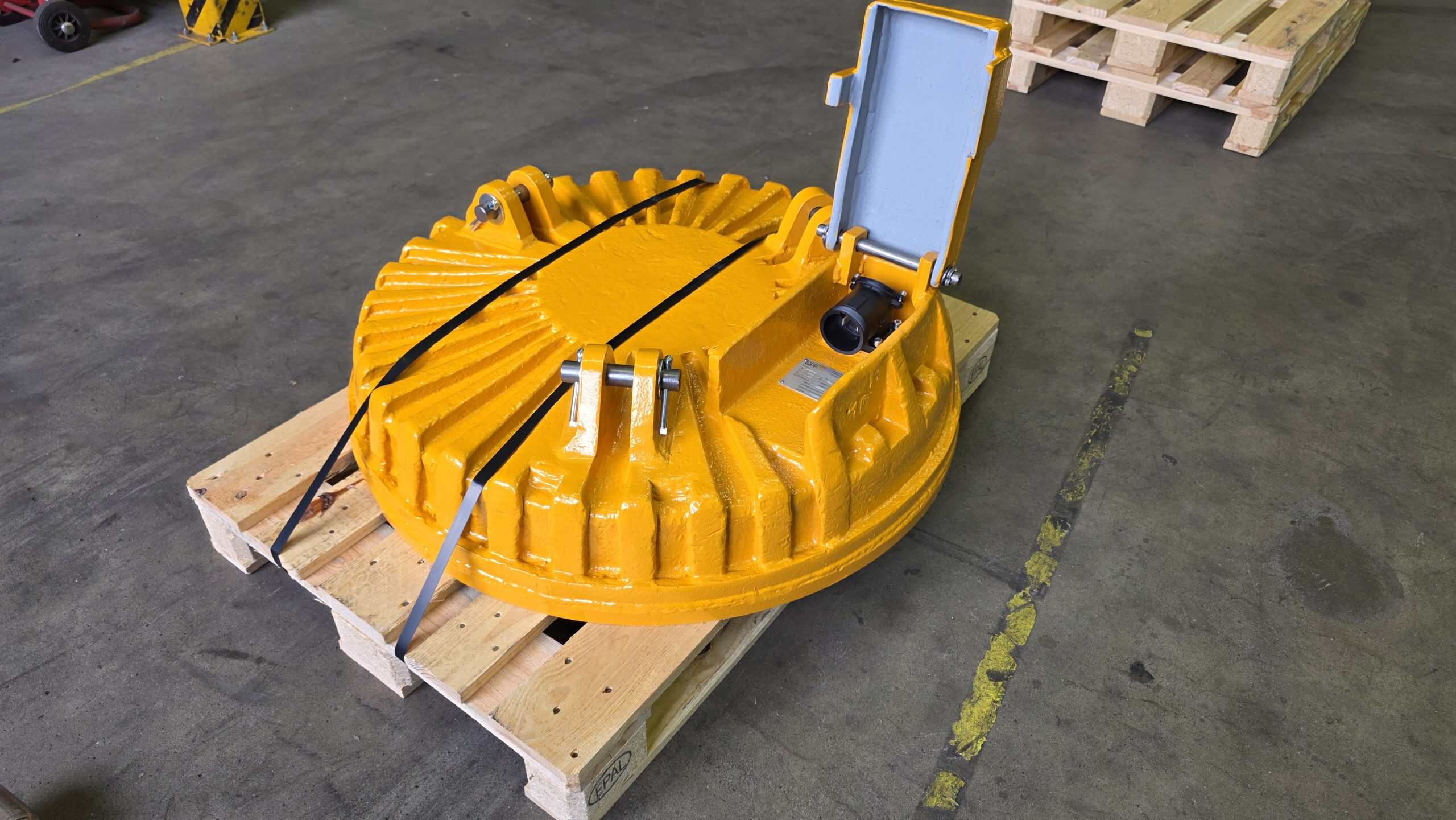

11. Magnet lackieren

Den Abschluss der Aufarbeitung bildet die Lackierung. Damit erhält der Magnet nicht nur ein professionelles Erscheinungsbild, sondern wird auch entsprechend für seinen weiteren Einsatz vorbereitet.

Qualität durch jeden einzelnen Arbeitsschritt

Die Aufarbeitung eines Elektromagneten besteht aus weit mehr als dem einfachen Austausch einer einzelnen Komponente. Mechanische, elektrische und konstruktive Arbeiten greifen ineinander und müssen präzise aufeinander abgestimmt werden.
