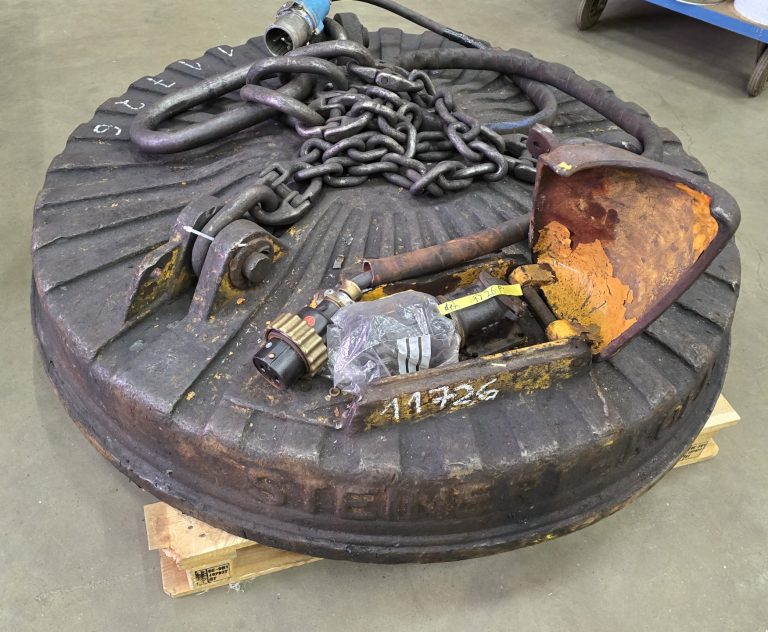

Ein leistungsstarker Elektromagnet wurde in unserer Werkstatt umfassend instand gesetzt und nach Abschluss aller Arbeiten erfolgreich geprüft. Ziel der Instandsetzung war es, die volle Funktionsfähigkeit und Betriebssicherheit für den weiteren Einsatz wiederherzustellen.

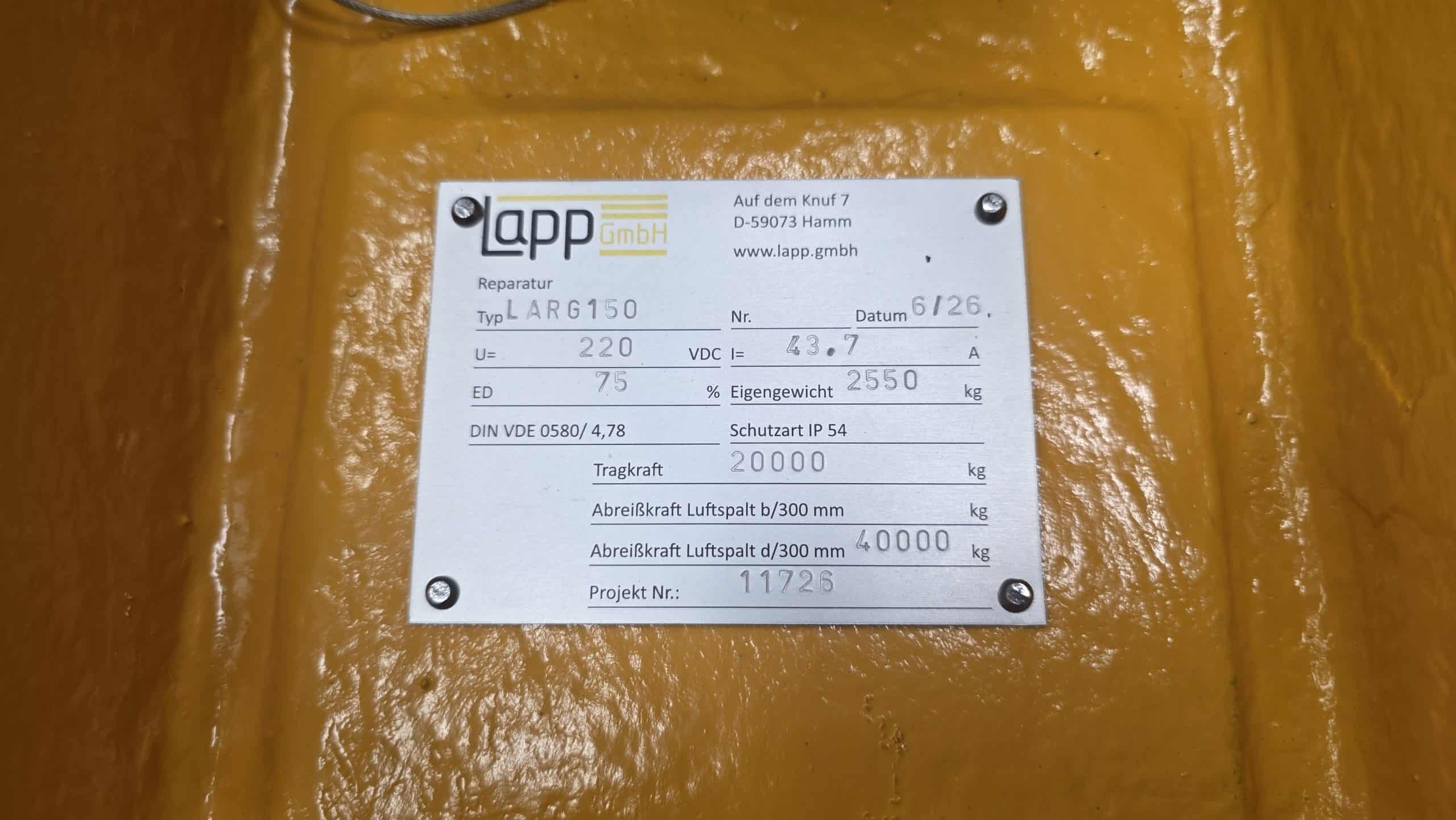

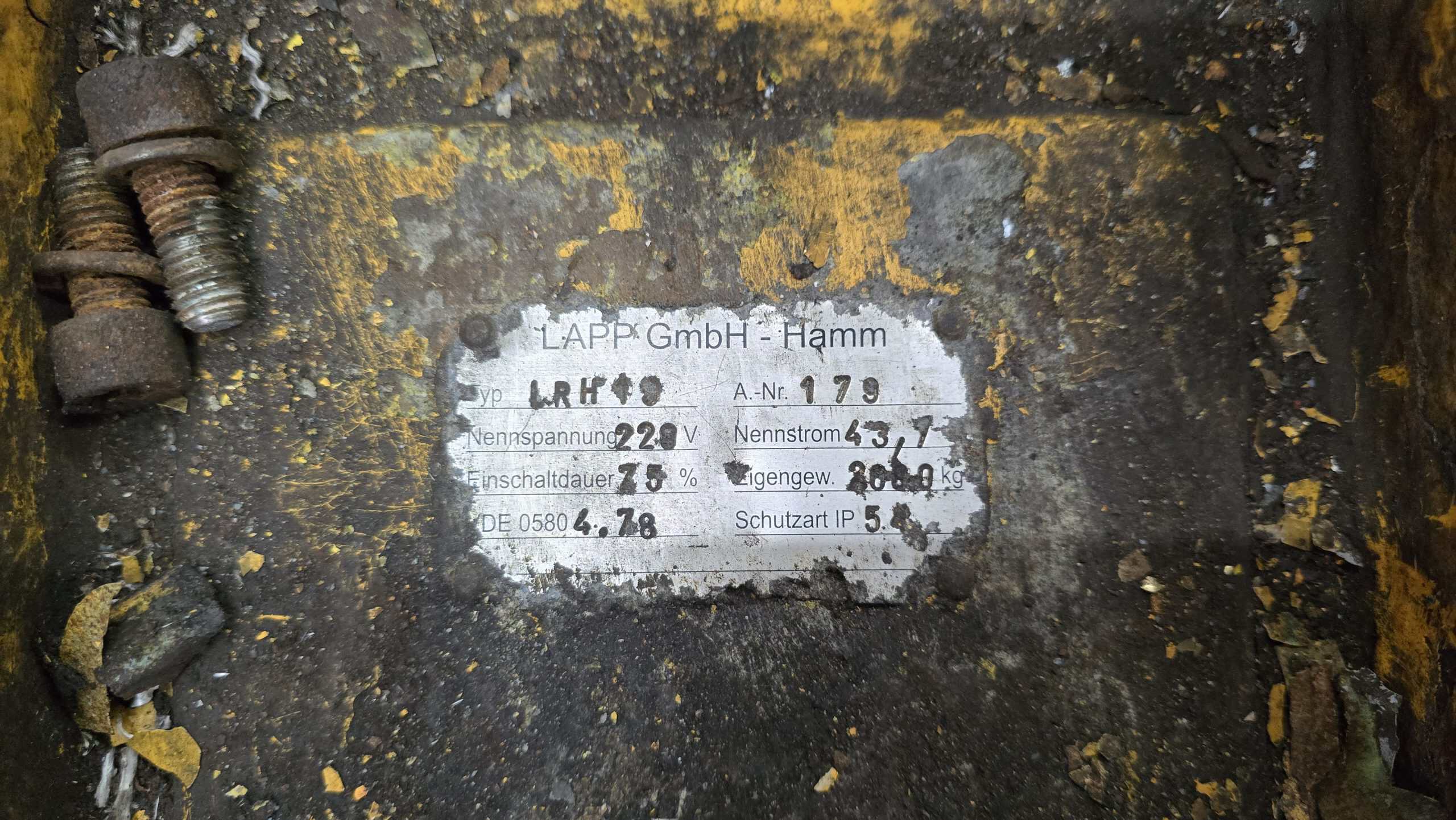

Technische Daten

• Leistung: 9,6 kW
• Betriebsspannung: 220 VDC
• Nennstrom: 43,7 A

Elektrische Prüfung

Vor Beginn der mechanischen Arbeiten wurde der Magnet einer umfassenden elektrischen Prüfung unterzogen.

Spulenwiderstand

• Sollwert: 5,03 Ω
• Istwert: 4,8 Ω

Der gemessene Wert liegt innerhalb der zulässigen 5-%-Toleranz. Die Spule befindet sich somit in einem einwandfreien Zustand.

Isolationswiderstand (Messspannung: 2500 V)

• Sollwert: > 500 MΩ
• Messergebnis: 1 GΩ

Auch der Isolationswiderstand erfüllt die Anforderungen deutlich und bestätigt den guten Zustand der Wicklungsisolation.

Durchgeführte Arbeiten

Im Rahmen der Instandsetzung wurden folgende Arbeiten ausgeführt:

• Eingangsprüfung durchgeführt

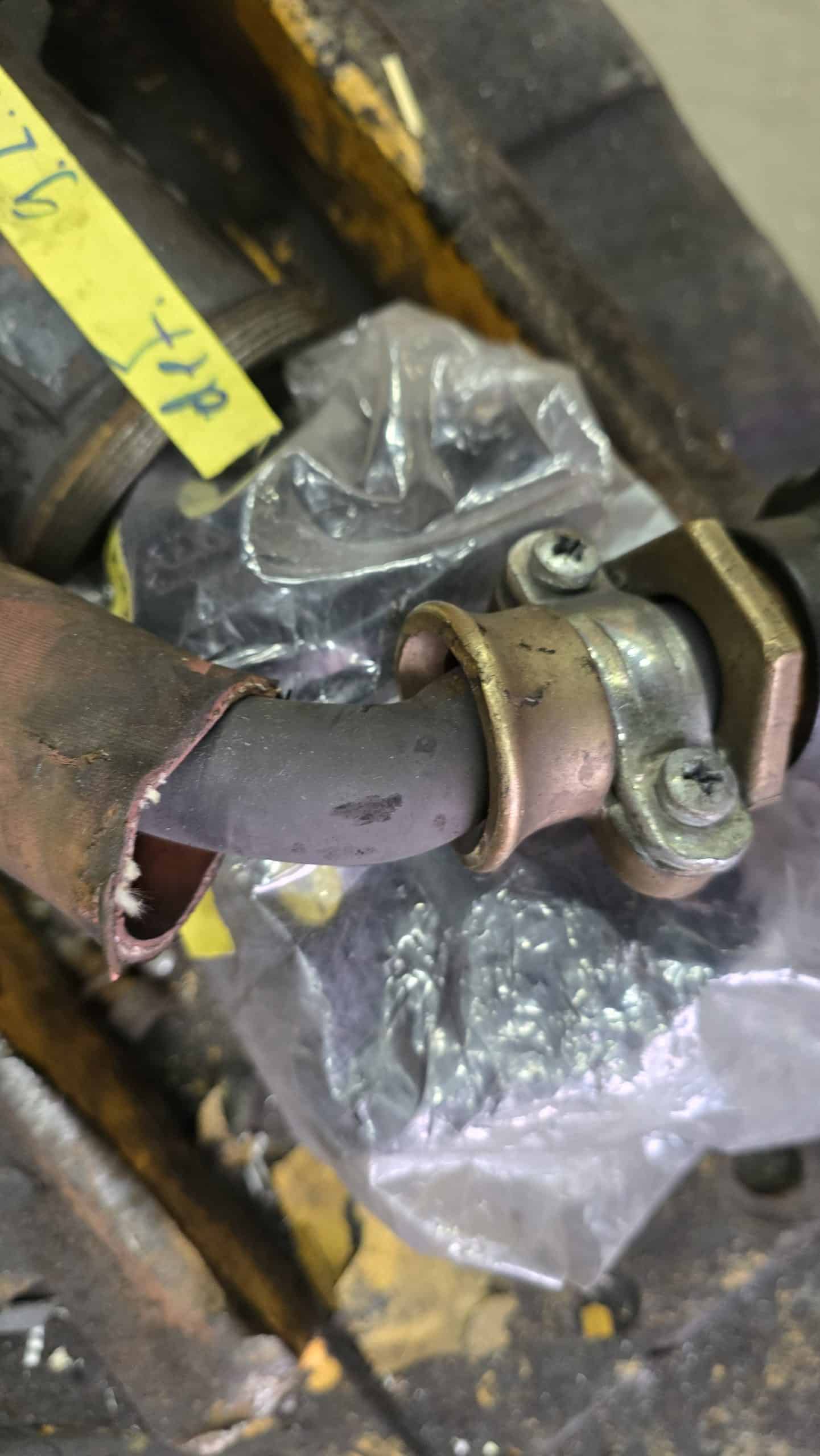

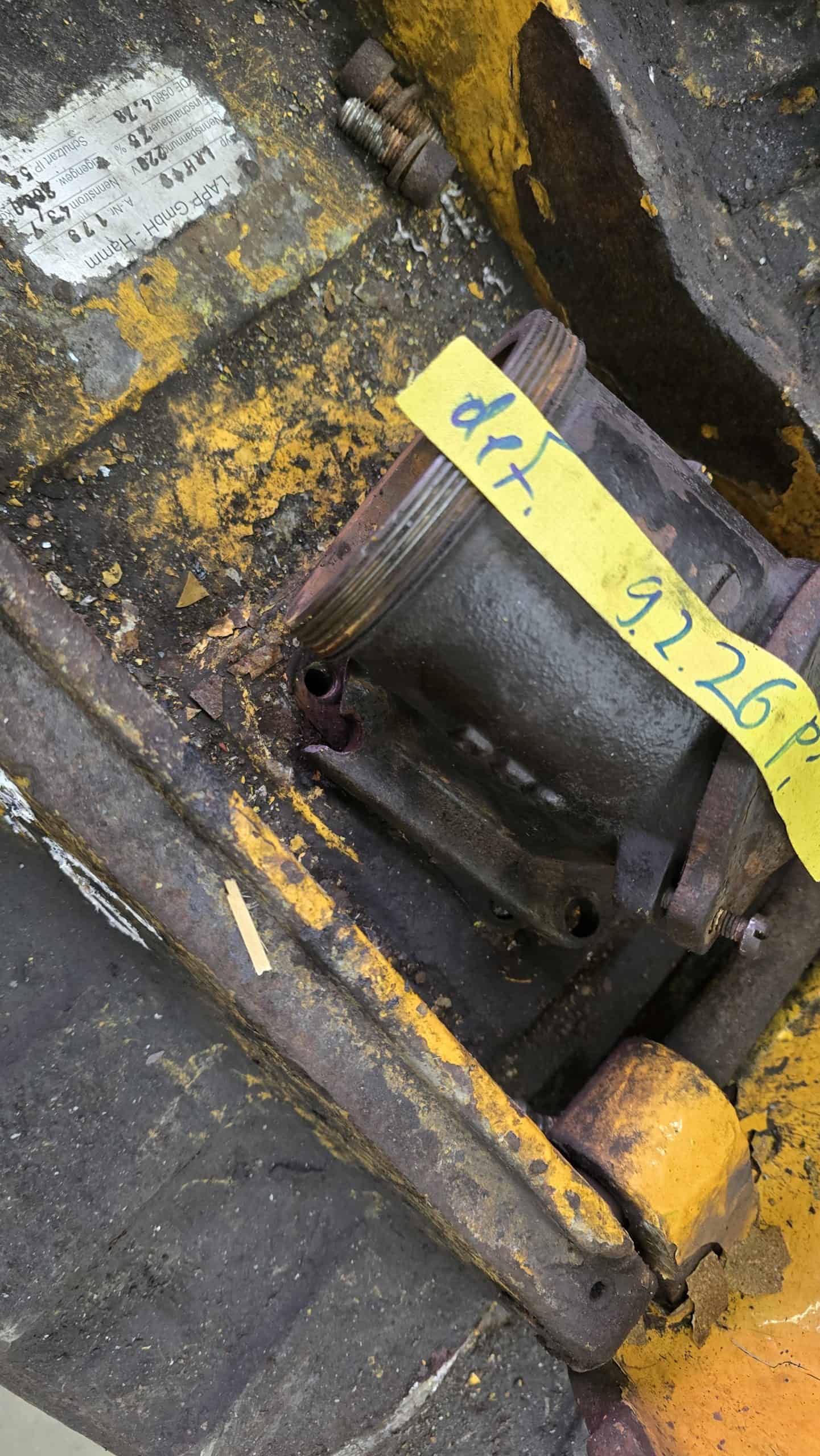

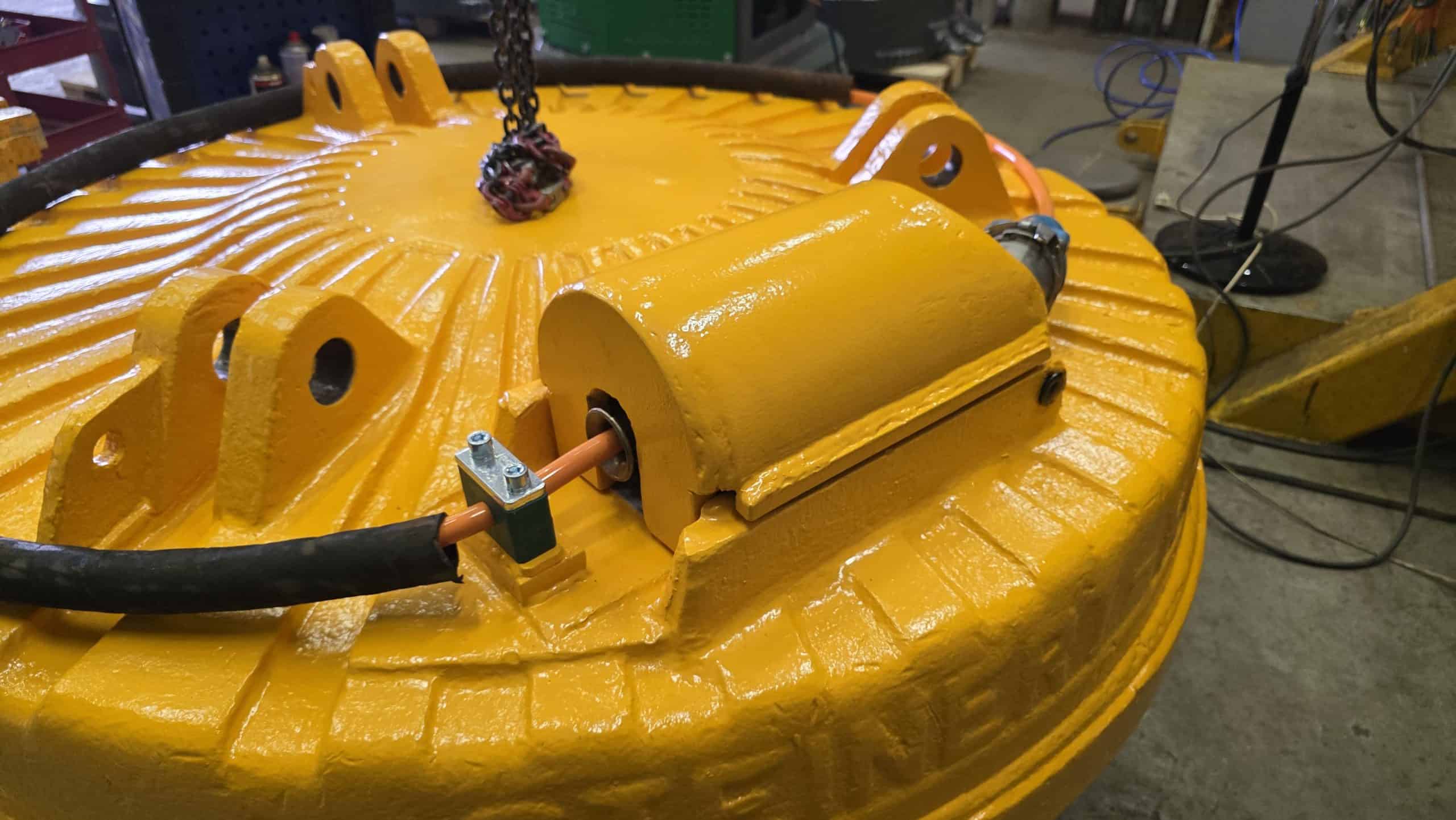

• Klemmkasten überarbeitet

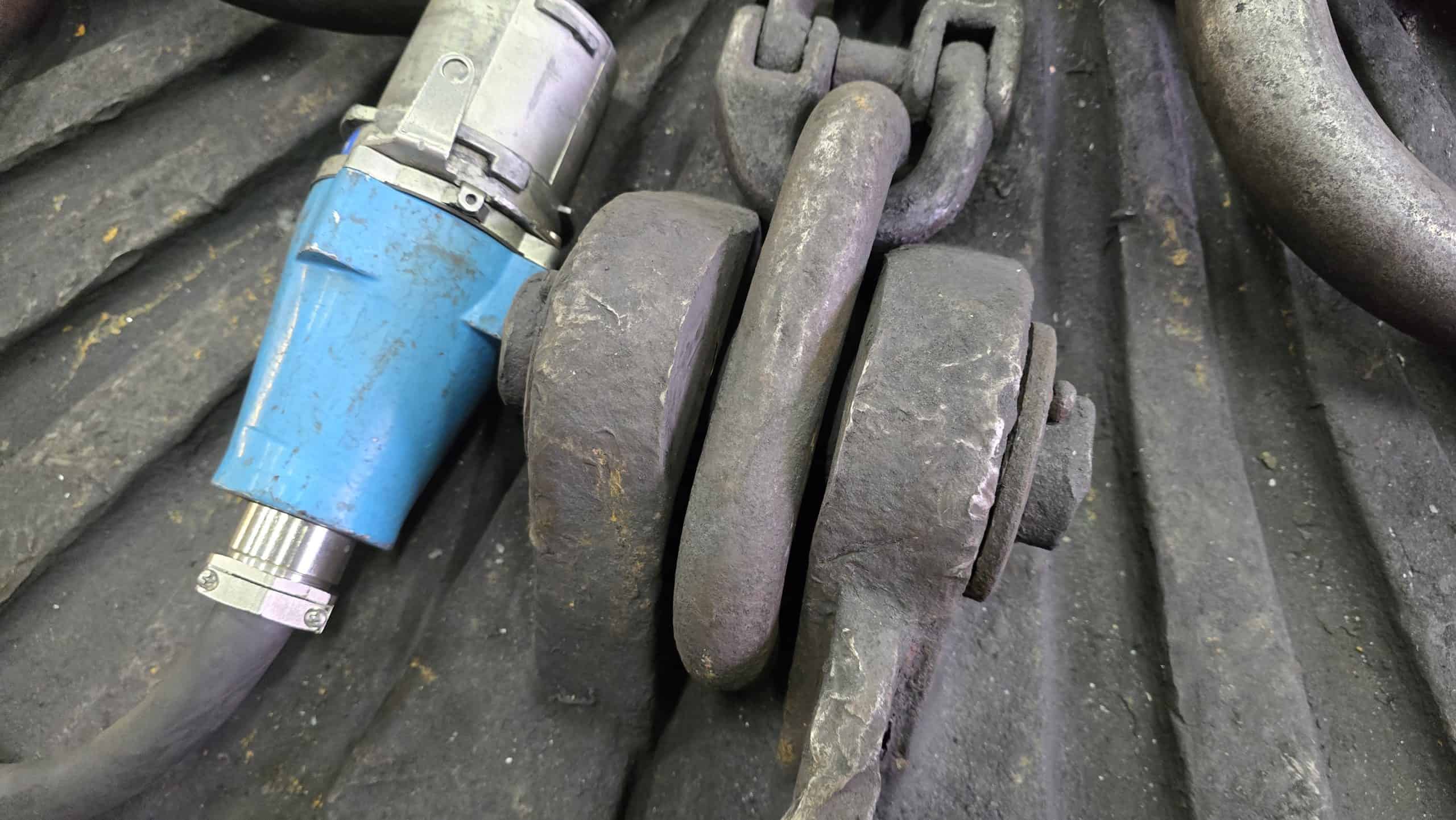

• Aufhängungen instand gesetzt
• Aufhängungsbolzen erneuert

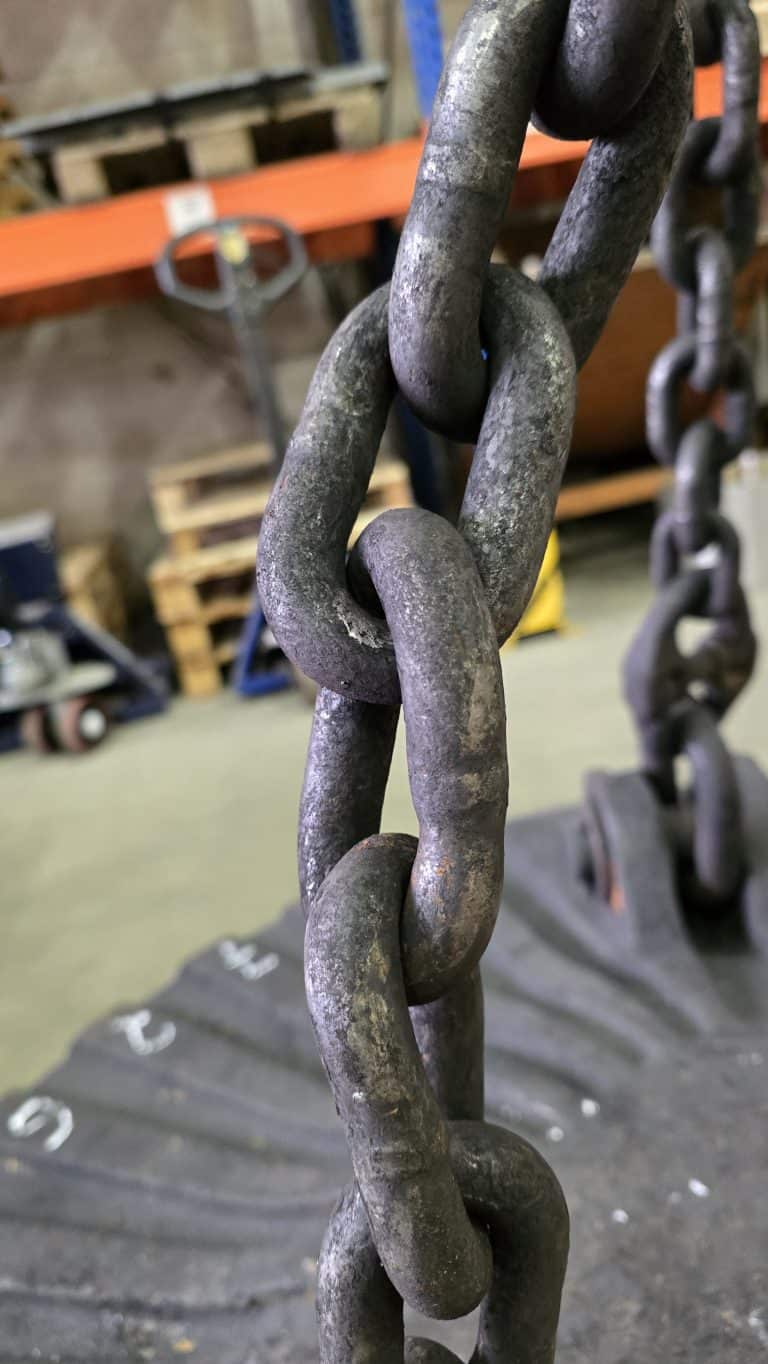

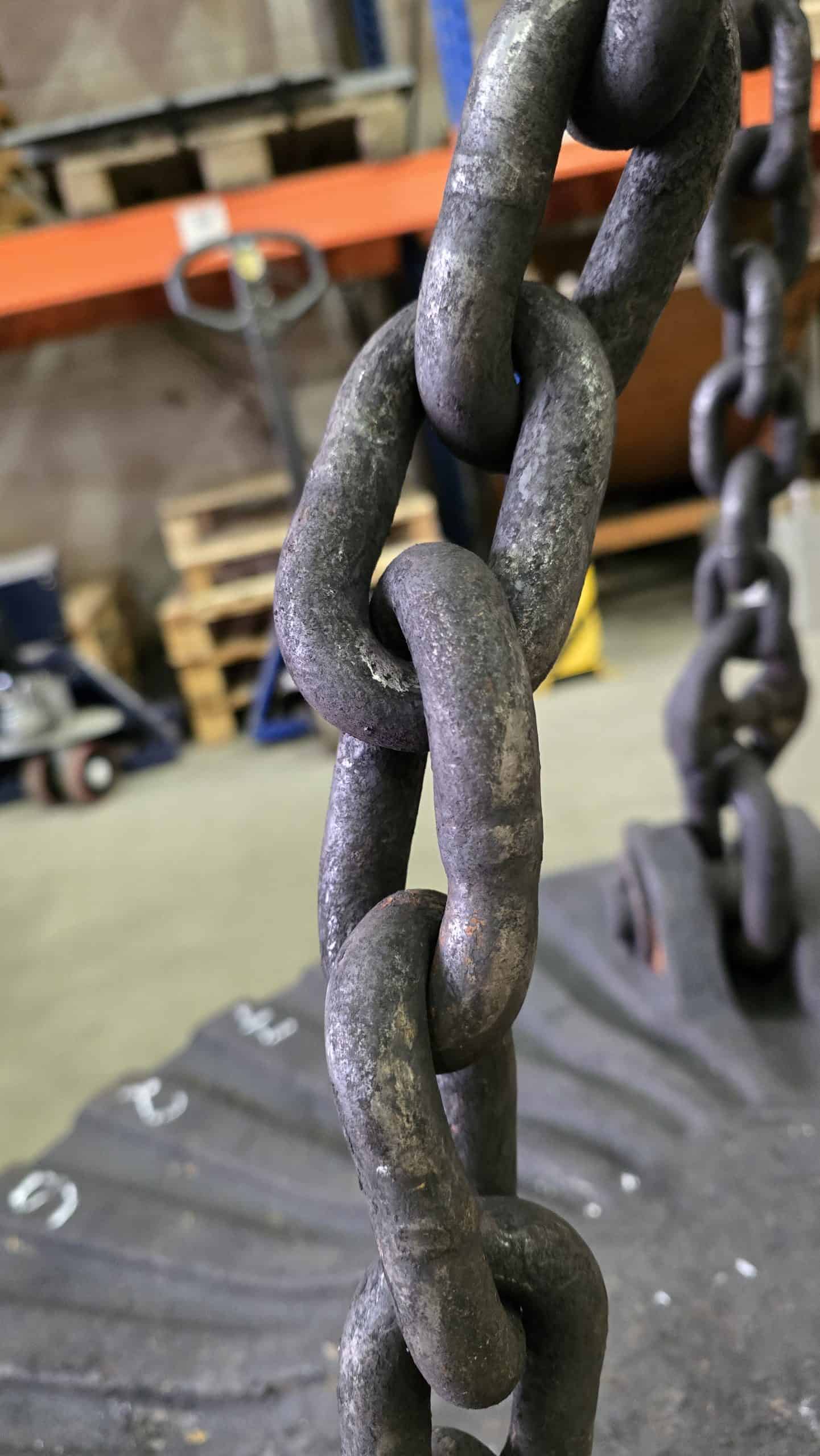

• Kette erneuert

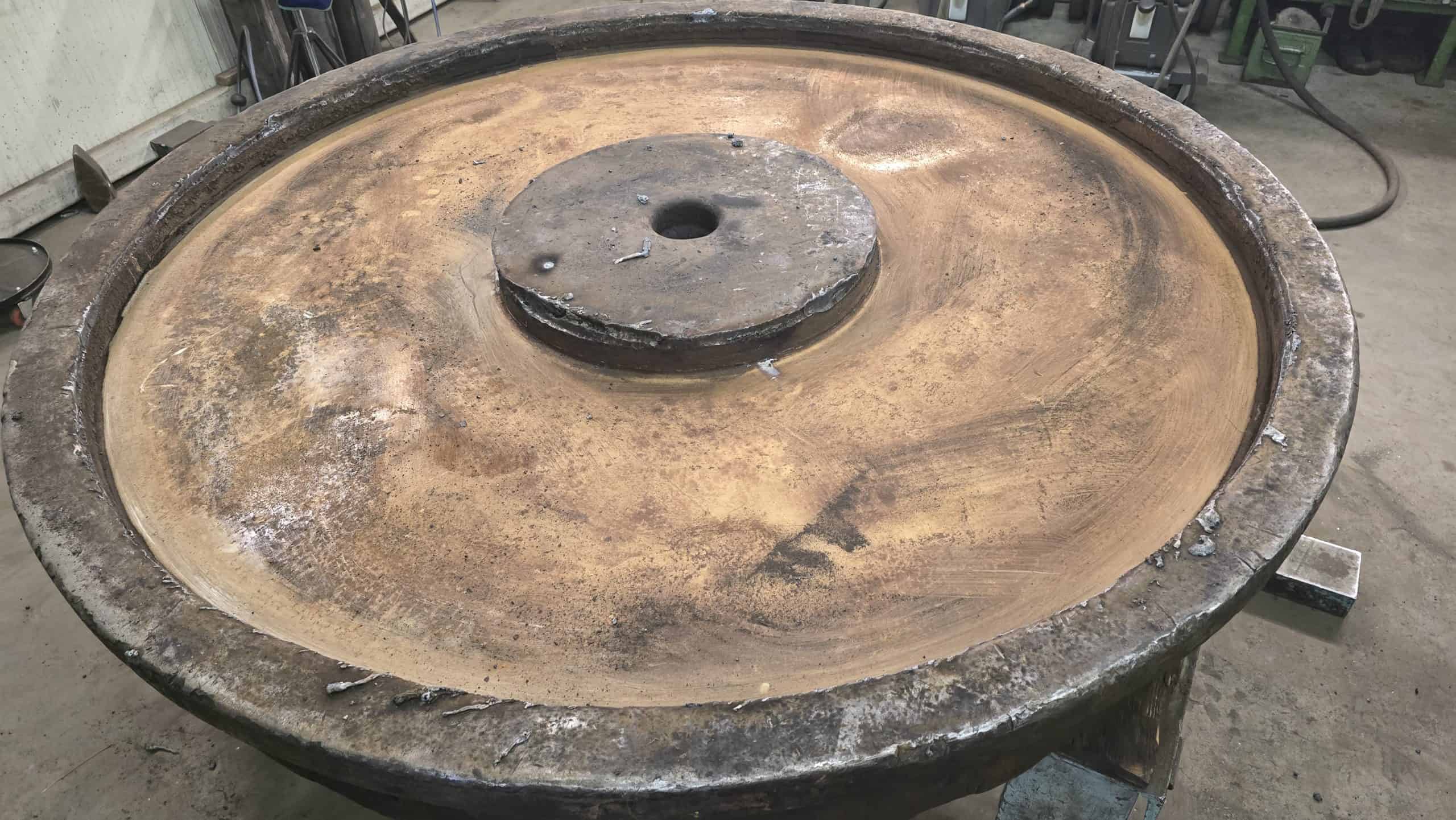

• Polflächen um ca. 30 mm aufgeschweißt

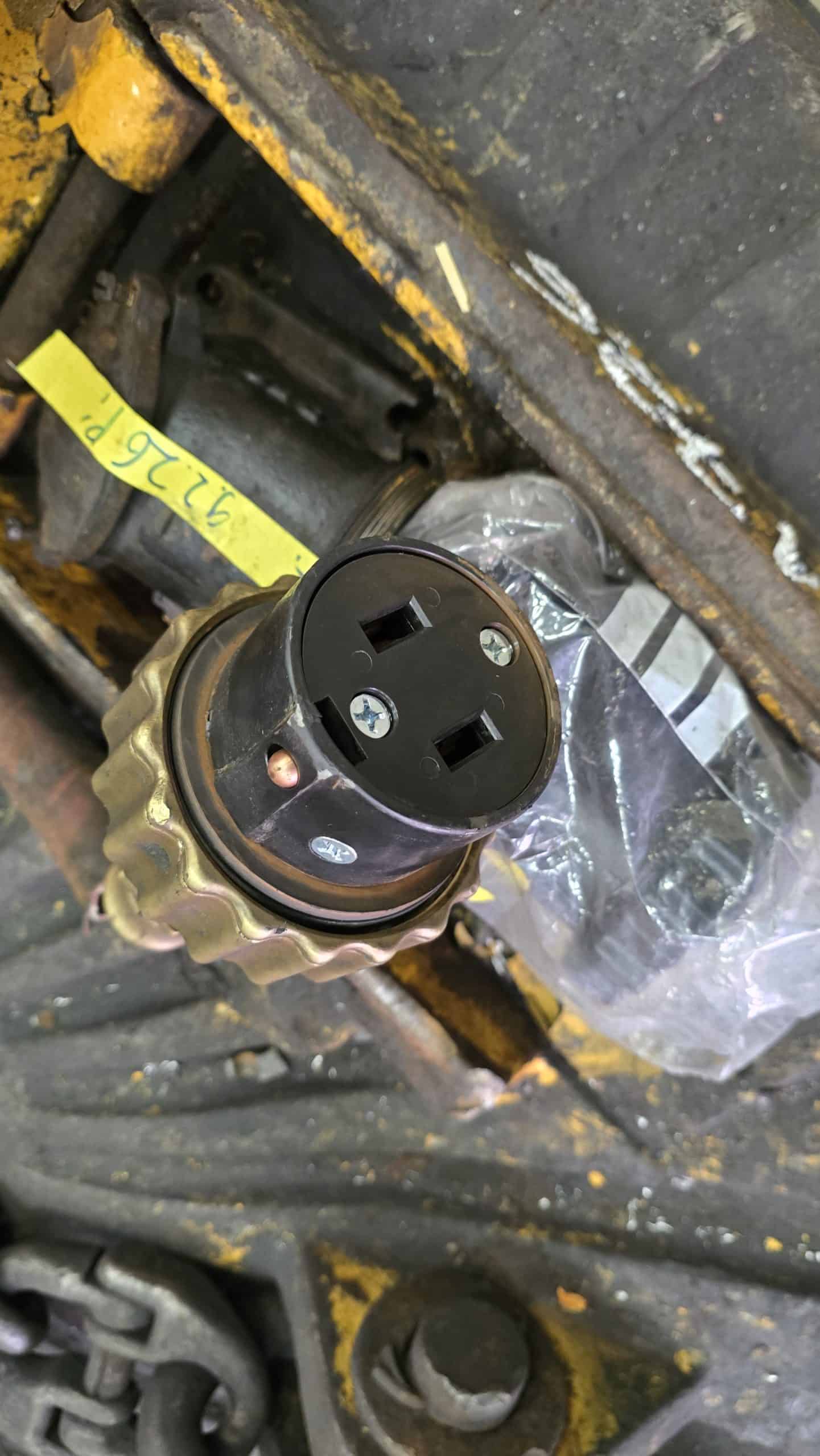

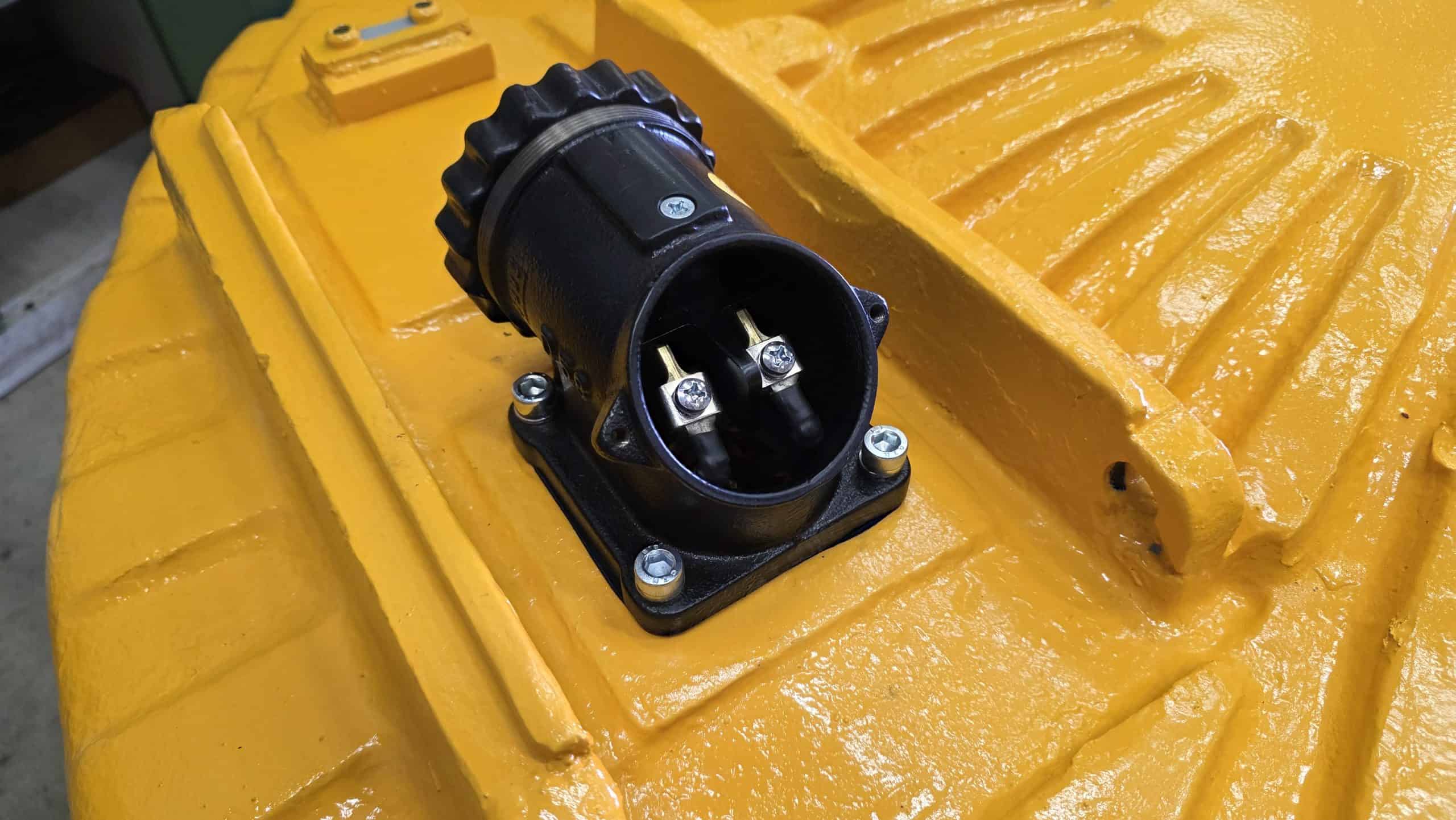

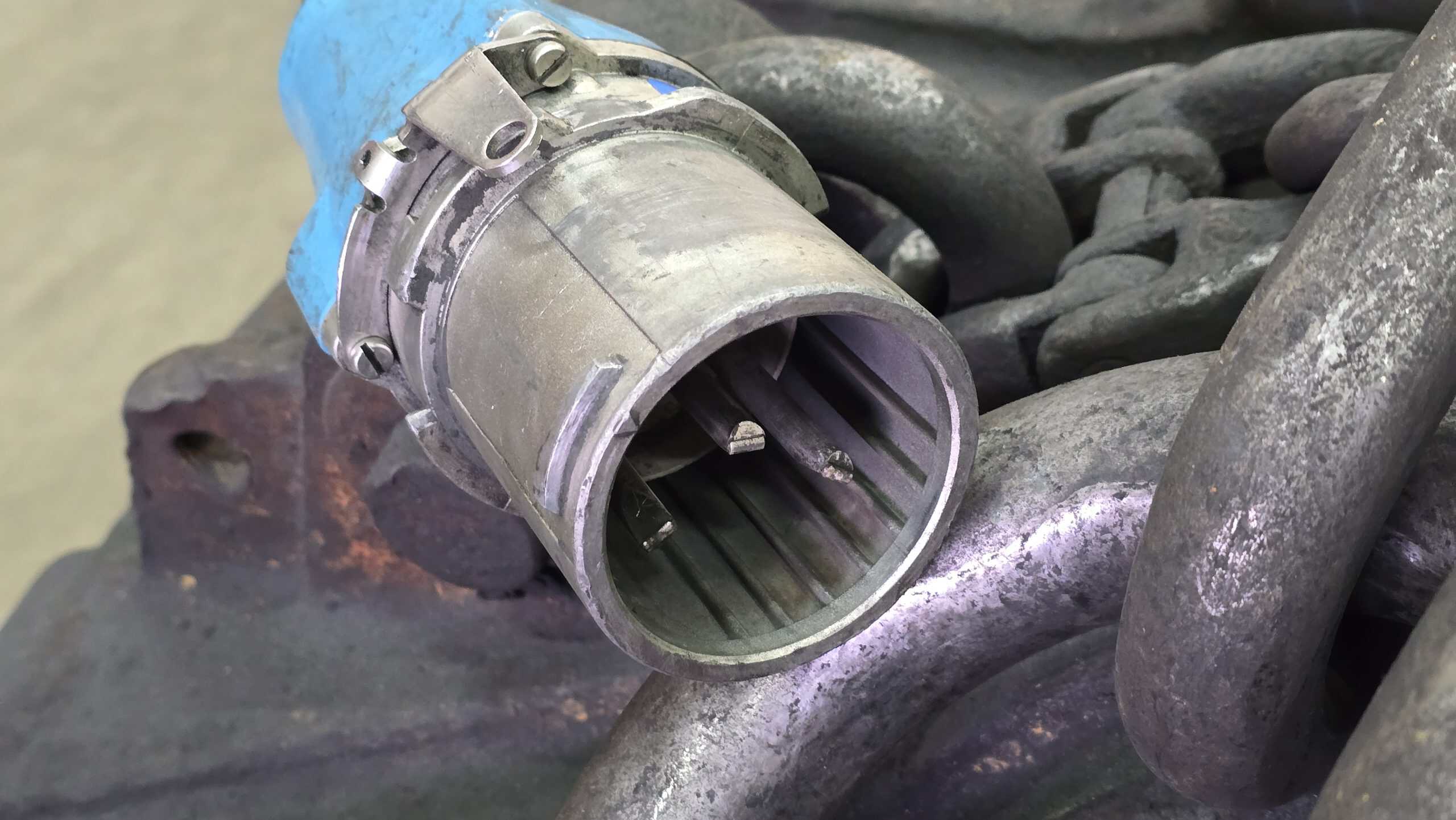

• Stecker erneuert

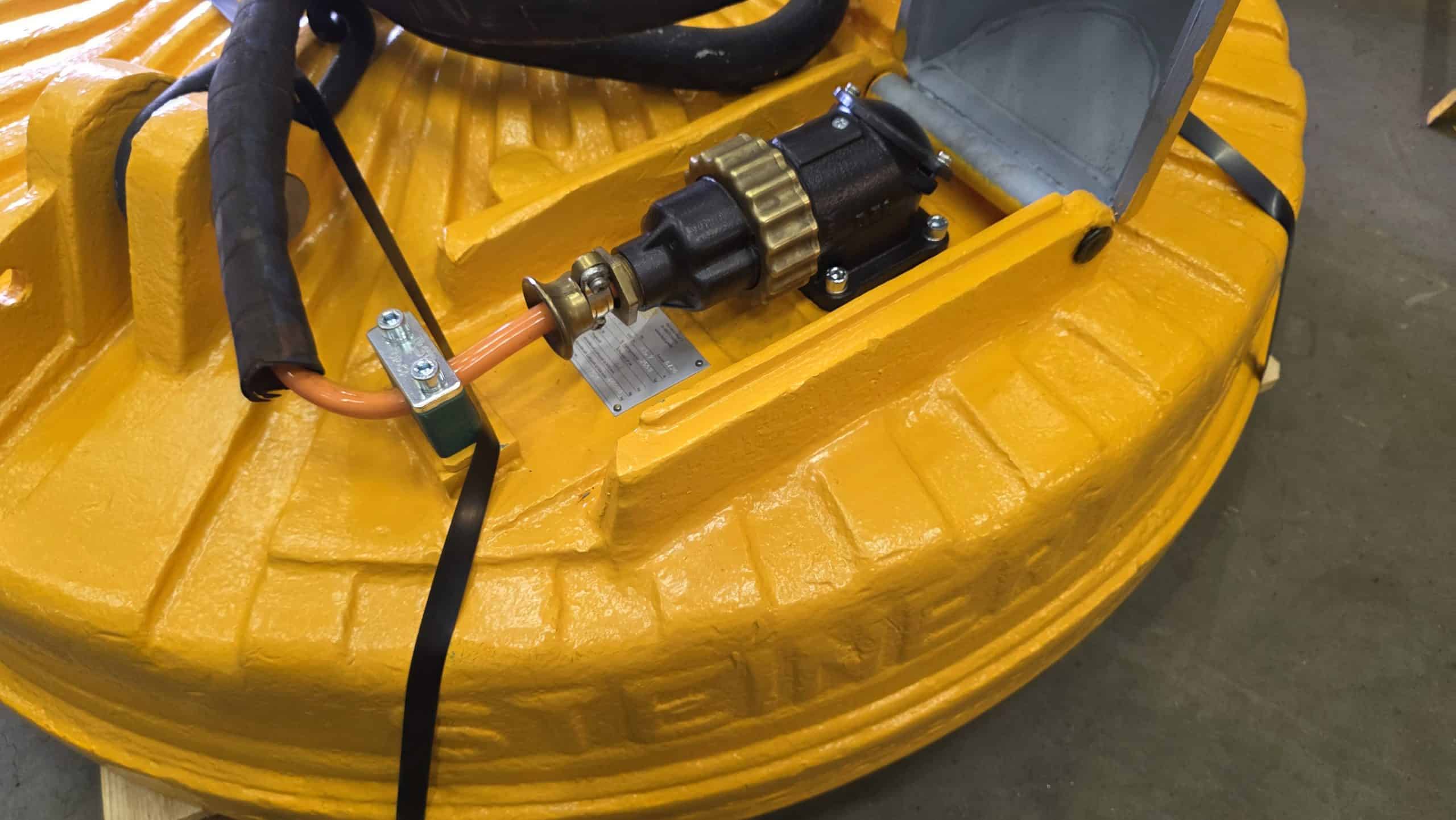

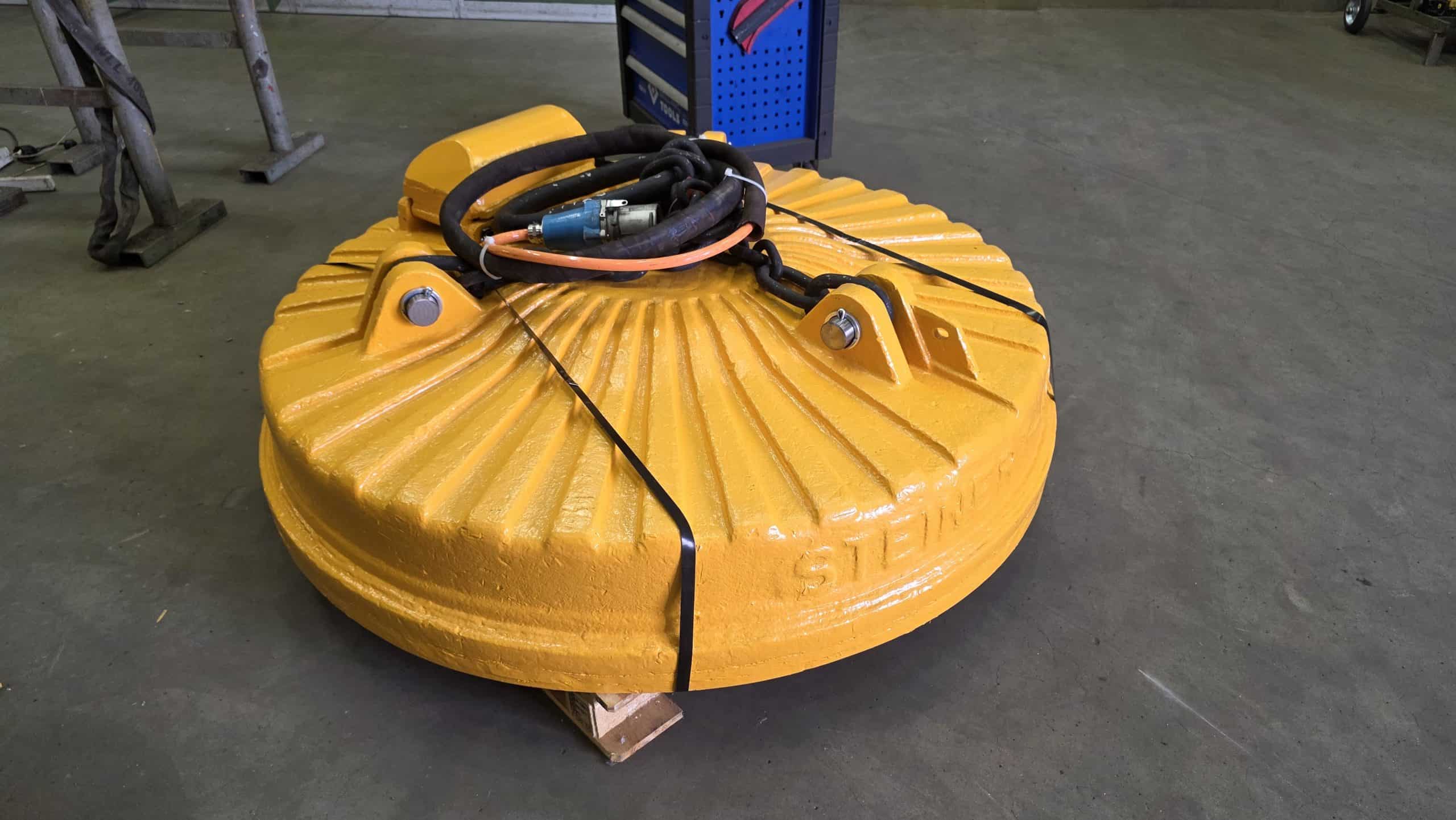

• Magnet neu lackiert

Abschlussprüfung

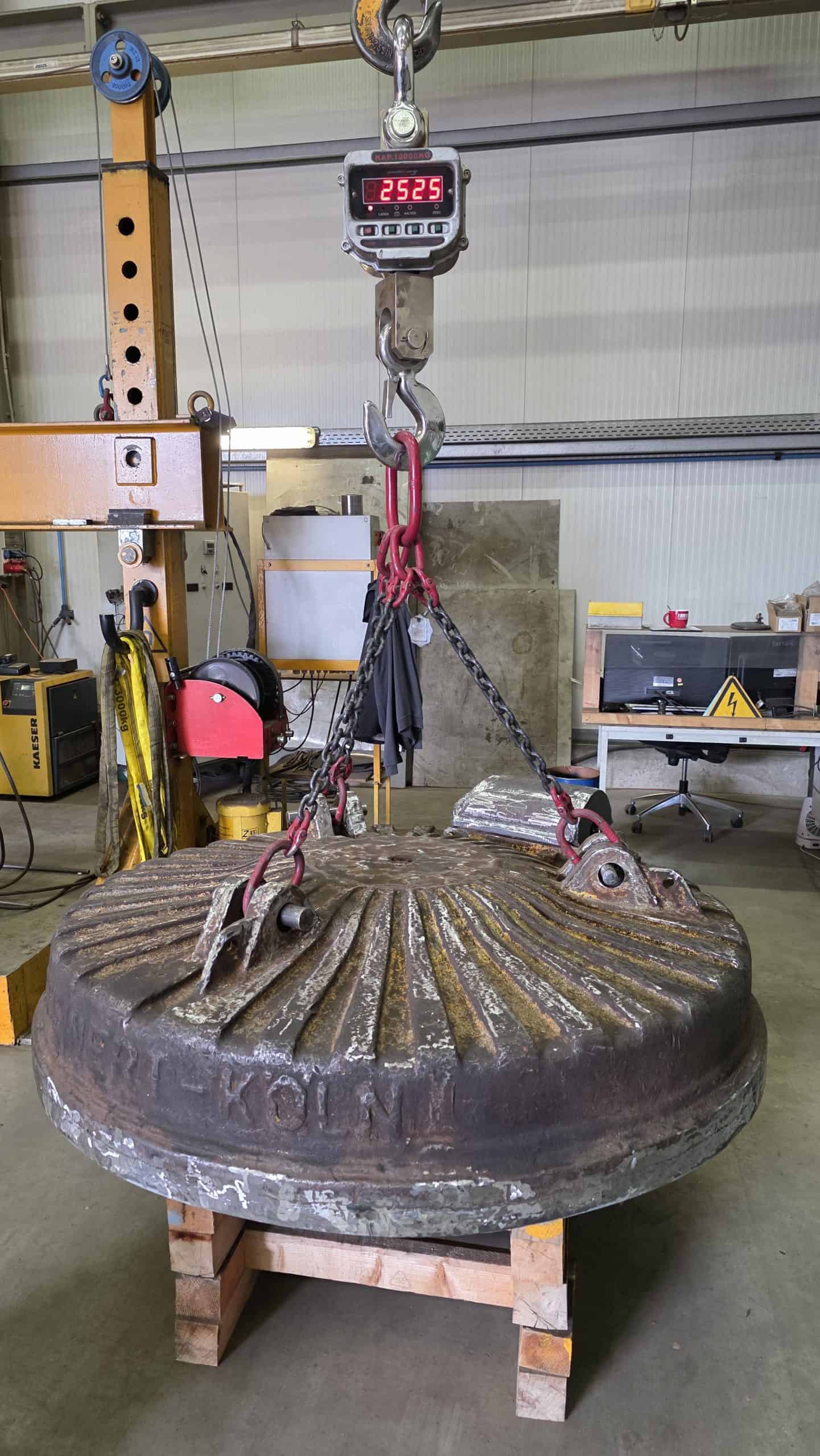

Nach Abschluss der Instandsetzungsarbeiten erfolgte eine Funktionsprüfung unter Nennspannung (max. 350 VDC). Anschließend wurde ein Abreißtest durchgeführt, um die Leistungsfähigkeit des Magneten unter praxisnahen Bedingungen zu überprüfen.

Alle Prüfungen wurden erfolgreich abgeschlossen. Der Elektromagnet entspricht den technischen Anforderungen und ist wieder für den industriellen Einsatz bereit.

Regelmäßige Wartung und fachgerechte Instandsetzung verlängern die Lebensdauer von Elektromagneten erheblich, reduzieren ungeplante Ausfallzeiten und sichern einen zuverlässigen Betrieb – insbesondere in anspruchsvollen Anwendungen der Schrott-, Stahl- und Recyclingindustrie.
